在半导体、显示面板、光伏电池等高端制造领域，产品性能的竞争早已不再局限于芯片尺寸或制程节点本身，而是延伸到了制造过程中的每一个细节。尤其是在晶圆和玻璃基板不断向“更薄、更大、更脆”演进的背景下，如何在加工和搬运过程中既稳固又安全地固定工件，成为一道不可忽视的工艺难题。
陶瓷真空吸盘©广东国研电热材料有限公司
正是在这样的背景下，陶瓷吸盘这一看似低调的工艺治具，发挥着至关重要的作用。
01 什么是陶瓷吸盘？
陶瓷吸盘（Ceramic Vacuum Chuck）是一种基于真空吸附原理的超高精度工艺治具。它主要采用氧化铝、氮化铝或碳化硅等先进陶瓷材料制成，通过其吸附面上精密加工的真空通道或多孔结构，与外部真空系统连接以形成均匀的负压场。
在半导体、显示面板等高端制造中，陶瓷吸盘的核心价值在于：它摒弃了传统的机械夹持方式，仅通过均匀分布的吸附力，即可在全程无接触、无颗粒污染的条件下，稳固抓持超薄、超脆的晶圆或玻璃基板。同时，凭借其自身纳米级的表面平整度、极高的刚性及优异的热化学稳定性，它能在严苛的工艺环境中，为工件提供一个近乎完美的定位基准面，从而确保光刻、检测、研磨等关键工序的精度与良率。
02 为什么非得是“陶瓷”？
在高端制造场景中，吸盘并不是一个简单的“吸附工具”，而是直接决定工艺稳定性和产品良率的关键治具。在众多材料中，陶瓷材料被广泛选择恰恰体现了先进陶瓷材料如何系统性地解决产业痛点。从工程角度来看，可以将其概括为“四高”需求。
（1）高平整度与高刚性
在半导体和显示制造过程中，被搬运和加工的硅片、玻璃基板往往薄如蝉翼，厚度可低至几十微米。在这样的尺度下，任何微小的弯曲、振动或局部受力不均，都可能导致晶圆破裂、翘曲，甚至直接影响光刻等关键工序的对准精度。
先进陶瓷材料（如氧化铝、碳化硅）通过精密烧结与高精度研磨抛光工艺，可实现亚微米级甚至纳米量级的平面度。同时，其高弹性模量赋予吸盘极高的结构刚性，使其在真空吸附状态下几乎不发生形变，从而为工艺过程提供一个绝对稳定的基准平面。

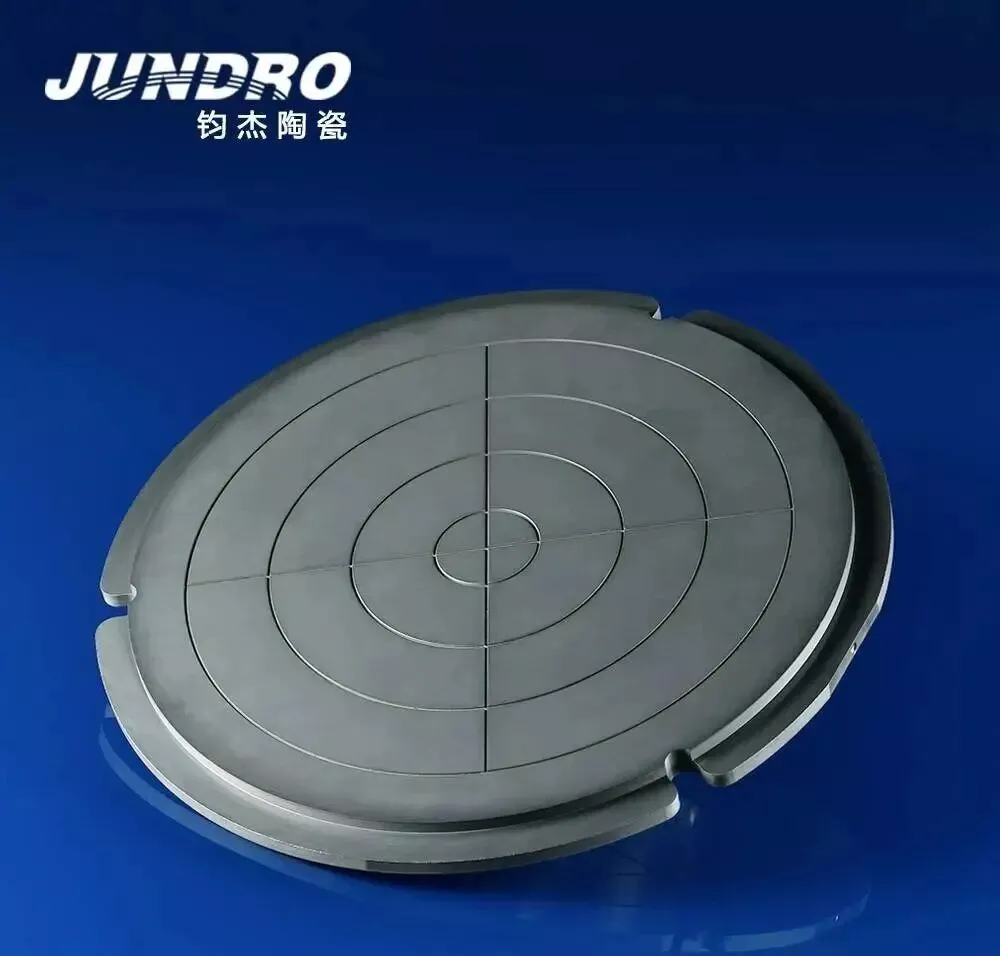

碳化硅陶瓷吸盘©东莞市钧杰陶瓷科技有限公司
（2）高洁净度与化学惰性
半导体制造车间对洁净度的要求极其严苛。工艺治具不仅不能产生颗粒污染，还必须避免金属离子析出，并能够耐受多种清洗化学品的反复作用。
陶瓷作为无机非金属材料，表面致密光滑，不易产生微粒；同时其本身无磁性、不含可迁移的金属元素，化学稳定性极高。无论是在强酸、强碱，还是有机溶剂环境下，都能保持性能稳定，非常适合长期应用于高等级洁净制程环境。
（3）高耐久性与长期稳定性
在7×24小时连续运行的自动化产线上，陶瓷吸盘需要承受成千上万次的吸附与释放循环，并长期面对温度波动甚至高温工艺环境。这对材料的耐磨性、抗疲劳性能和热稳定性提出了极高要求。
相比金属或高分子材料，陶瓷具有更高的硬度和耐磨性，且热膨胀行为稳定，不易发生蠕变或性能衰减。其使用寿命通常显著高于传统材料吸盘，维护和更换频率更低，从全生命周期成本来看反而更加经济。
（4）高集成度的功能化设计
在更先进的半导体工艺中，陶瓷吸盘的功能已不再局限于真空吸附。例如在干法刻蚀、薄膜沉积（CVD / PVD）等真空腔体内，传统的真空吸附孔可能会破坏腔体内的气氛和压力分布。
此时，“静电吸盘（ESC）”成为关键解决方案。ESC 利用陶瓷介电层在外加电场下产生的静电力来吸附晶圆，不仅避免了真空孔对工艺环境的干扰，还可在吸盘内部集成加热器和冷却流道，实现对晶圆温度的精确控制（从低温到 500°C 以上），是先进制程顺利实施的重要基础。
03 陶瓷吸盘的典型应用场景
陶瓷吸盘广泛应用于半导体、显示面板、光伏及精密光学等高端制造领域。
在半导体工艺中，它是光刻、刻蚀、抛光及检测环节的关键载台；在显示面板行业，它负责大尺寸、超薄玻璃基板的稳定支撑与传输；在光伏电池生产中，它确保了薄脆硅片在切割、测试等工序中的安全搬运。
其核心价值在于，为超薄、超平、超脆的工件提供了一种无机械应力、无颗粒污染的精密固定方案，是保障现代精密制造良率与效率的基石。陶瓷吸盘虽然不直接参与“制造”，却为制造创造了可能；不出现在产品中，却深刻影响着产品良率与一致性。随着先进制造对精度、洁净度和可靠性的要求不断提高，陶瓷吸盘的重要性，也正在被越来越多行业重新认识。
