陶瓷流延工艺中的真空脱泡设备选型指南

在先进陶瓷特别是多层陶瓷（如LTCC、MLCC）及片式器件的生产中，流延成型是制备高质量生瓷带的核心工艺。而决定流延坯片最终质量的关键前序步骤，往往在于浆料的制备，尤其是真空脱泡环节。浆料中若残留气泡，干燥后会在生带中形成针孔、裂纹等微观缺陷，严重影响产品的电学性能和机械强度。

下面将就流延工艺中的真空脱泡环节，列举几种主流设备类型、应用场景及选型建议：

01 为什么流延前必须进行真空脱泡？

在陶瓷浆料的制备过程中，粉体、溶剂、粘结剂和分散剂在高速搅拌或球磨时不可避免地会卷入气体。这些气泡如果不被有效去除：

• 在流延阶段：会导致膜面出现针孔、白眼或厚度不均。

• 在烧结阶段：气泡处易产生应力集中，导致开裂或分层。

• 对电学性能：对于LTCC或MLCC，气泡会破坏介质的均匀性，降低击穿场强。

因此，真空脱泡是连接“原料混合”与“流延成型”之间不可或缺的关键工序，旨在保证进入流延料盒的浆料具有高致密性和均匀性。

02 主流真空脱泡设备类型与技术特点

根据工作原理和适用场景的不同，目前市面上主流的真空脱泡设备主要分为以下三大类：

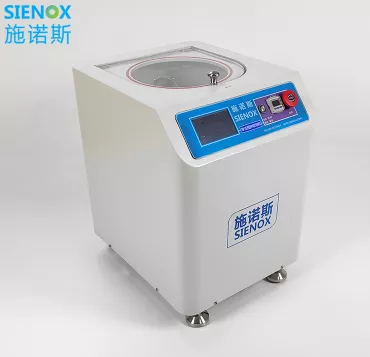

（1）行星重力式真空搅拌脱泡机

工作原理：

利用公转产生的高达数百倍重力的离心力，将浆料中的气泡挤压至液面；同时通过自转使物料产生强剪切流动，实现宏观混合。整个过程在真空环境下进行，抽走逸出的气体。

核心优势：

非接触式：无搅拌桨，不引入污染物，不破坏物料原有结构（如长链分子）。

超高脱泡效率：特别适合处理高粘度、高比重的陶瓷浆料或导电浆料。

适用环节：

实验室研发、小批量、多品种生产。

（2）真空搅拌脱泡机（桨叶式）

工作原理：

在带有真空密封的容器内，通过电机驱动搅拌桨（如锚式、蝶式、桨叶式）对物料进行强制物理剪切。搅拌桨将底部物料不断翻起，破坏气泡壁，同时真空系统将释放出的气体抽离。

核心优势：

处理量大：适合几十升到几百升的批量生产。

搅拌力度强：能够处理具有较高屈服应力的非牛顿流体浆料。

适用环节：

中试放大及规模化生产。

（3）流延机配套供料脱泡装置

工作原理：

通常集成在流延生产线上，作为一个中间缓存与处理模块。浆料在进入流延料盒前，先进入一个带有慢速搅拌和持续真空的容器内，进行连续式或间歇式的动态脱泡，确保供料液面稳定且无气泡带入。

核心优势：

在线连续作业：实现从供料到流延的无缝衔接。

稳定性高：避免了转移过程中二次气泡的产生。

适用环节：

连续化、自动化流延生产线（如高端LTCC、MLCC量产线）。

03 设备选型建议：如何选择适合您的脱泡方案？

在选择真空脱泡设备时，建议您根据自身的生产阶段和工艺要求进行综合考量：

（1）评估生产规模

• 研发/实验阶段：推荐选用行星重力式真空搅拌脱泡机。其操作灵活、清洗方便，适合频繁更换配方的小批量浆料处理。

• 中试/批量生产：推荐选用桨叶式真空搅拌脱泡机。其单批次处理量大，能够满足后续流延机的连续供料需求。

• 大规模自动化产线：建议配置一体化供料脱泡装置。这能确保产线长期运行的稳定性和产品一致性，降低人为干预带来的风险。

（2）考量浆料特性

• 高粘度、高触变性浆料：行星式重力搅拌或强力的桨叶式搅拌更具优势。

• 对金属离子敏感的材料（如电子陶瓷）：优先选择无桨、非接触式的行星重力搅拌机，或内壁及搅拌桨采用耐磨陶瓷涂层的桨叶式设备，以避免金属污染。

（3）关注工艺衔接

如果您的产线自动化程度较高，建议选择能与现有供料系统、流延机实现联动的设备，确保脱泡后的浆料能直接、密闭地输送至流延工位，防止二次污染和气泡重新混入。

真空脱泡设备虽非直接产出最终产品的流延机，但其对产品质量的上限起着决定性作用。无论是追求灵活性的行星式脱泡机，还是追求产能的桨叶式真空搅拌机，亦或是产线一体化的配套装置，核心目标都是实现陶瓷浆料的均匀、致密、无泡。
