金属离子和柠檬酸的配比对Y2O3-MgO纳米粉体及其纳米复相陶瓷性能的影响

摘要： 纳米粉体的团聚程度影响纳米复相陶瓷的微观结构,进而影响其光学与力学性能。本文采用溶胶-凝胶法合成Y₂O₃-MgO纳米粉体,结合热压烧结(HP)技术制备出光学及力学性能优异的Y₂O₃-MgO复相陶瓷。研究了前驱体中金属离子与柠檬酸的摩尔比(m/c)对纳米粉体团聚程度及复相陶瓷显微结构、光学及力学性能的影响。研究结果表明,当金属离子和柠檬酸摩尔比为0.75时,粉体团聚程度最低,该粉体经过热压烧结后制备出的Y₂O₃-MgO陶瓷具有均匀的相域,晶粒尺寸约为140 nm,3~6 μm波段的透过率达到80%,维氏硬度及断裂韧性分别为10.90 GPa、2.21 MPa·m^-1/2,抗弯强度为226 MPa。

关键词: 纳米粉体, 透明陶瓷, 纳米复相陶瓷, Y₂O₃-MgO, 团聚程度, 溶胶-凝胶, 热压烧结, 柠檬酸

0 引 言

多晶透明陶瓷具有良好的力学性能和光学性能,在红外窗口应用方面具有很大潜力^[1-4]。当红外窗口应用于一些极端环境时,其光学性能会严重下降^[5]。为了满足极端环境下的服役要求,红外透明陶瓷不仅需要具备优异的红外透明性,还需要具有高的机械强度和抗热冲击性能^[5-6]。Y₂O₃ 透明陶瓷具有从紫外到红外宽波长范围内的高透过率,但制备过程中无法避免的晶粒粗化会导致其力学性能下降,一定程度上限制了其广泛应用^[7]。

引入 MgO 制备的 Y₂O₃-MgO 纳米复相陶瓷的力学性能优于 Y₂O₃ 陶瓷,在 Y₂O₃-MgO 纳米复相陶瓷体系中,MgO 相可通过晶界处的“钉扎效应”有效抑制 Y₂O₃ 相的晶粒生长,反之亦然^[8-10]。减小的晶粒尺寸将减少不同物相晶粒间的光散射,不仅可以增加纳米复相材料的光学透明度,还可以提高其力学性能和抗热震性^[11]。因此,Y₂O₃-MgO 复相陶瓷具有优于 Y₂O₃ 或 MgO 单相多晶陶瓷的光学和力学性能。要制备具有细小晶粒、均匀微观结构和均匀相域(phase domain)的复相陶瓷,首要任务是合成高纯度的纳米复合粉体。目前制备 Y₂O₃-MgO 复合粉体的方法主要有球磨法、微波诱导燃烧法和溶胶-凝胶法等^[12-14]。溶胶-凝胶法因合成温度低、成本低、成分精确控制和物相分布均匀等优点,广泛应用于 Y₂O₃-MgO 纳米复合粉体的合成^[8-9,14-16],但其缺点在于合成的纳米粉体团聚现象较为严重。溶胶-凝胶法合成纳米复合粉体时,金属离子与螯合剂的摩尔比(m / c)会影响粉体的形貌与团聚状态。在以前的研究中,大部分研究者关注的是金属离子与螯合剂的 m / c 对合成的单相粉体性能的影响,而对纳米复合粉体性能及陶瓷微观结构的影响研究较少。基于这一点,Muoto 等^[9]和 Xu 等[15]通过调节反应体系的 m / c 来降低纳米复合粉体的团聚程度。在硝酸盐的前驱液中加入使反应体系处于化学计量比的醋酸铵,可以得到相域尺寸小且分布均匀的纳米复合粉体,这是因为外加燃料可以使煅烧过程中粉体的结晶速率加快,从而减少结晶化过程中相分离的时间,最终相域尺寸被减小,分布更加均匀^[9]。以葡萄糖做螯合剂,反应体系处于燃料过剩状态时(m/ c < 1),Y₂O₃-MgO纳米复合粉体具有最大的比表面积和最小的团聚程度^[15]。在先前的研究^[16-17]中,本课题组也通过调节当量比合成了低团聚程度的纳米复合粉体,从而获得性能优异的 Gd₂O₃-MgO 及 Lu₂O₃-MgO 纳米复相陶瓷。柠檬酸作为螯合剂能有效地促进溶胶-凝胶反应的进行,使凝胶自燃反应更加充分。然而柠檬酸含量过多会使反应不充分,残留较多有机物;柠檬酸含量过少时,络合作用减弱,会使两相分布不均匀,所以需要选择合适的硝酸盐和柠檬酸的配比。

本文采用溶胶-凝胶法合成高比表面积的 Y₂O₃-MgO 纳米复合粉体,研究了不同金属离子与柠檬酸的m / c 对前驱体的热分解过程和 Y₂O₃-MgO 纳米复合粉体团聚程度的影响,探讨了其影响机制。随后利用优化后的纳米粉体,采用热压烧结技术,获得了相域分布均匀,晶粒尺寸细小,光学及机械性能优异的 Y₂O₃-MgO纳米复相陶瓷。

1 实 验

1. 1 原材料

所用 Y₂O₃ 为瑞尔化学科技有限公司纯度为 99. 999% (质量分数)的商业粉体,MgO 为国药集团化学试剂有限公司纯度为 98% (质量分数)的化学试剂,一水合柠檬酸、乙二醇和硝酸为国药集团化学试剂有限公司纯度为优级纯的化学试剂。

1. 2 粉体配制

硝酸盐溶液的制备方法是将 Y₂O₃ 和 MgO 分别置于不同烧杯中并加入定量的去离子水,搅拌,逐步加入适量硝酸,水浴加热并继续搅拌至溶液变成透明时,定容,过滤,配成 0. 5 mol / L 的 Y(NO₃)₃ 溶液和 1. 0 mol / L的 Mg(NO₃)₃ 溶液备用。

柠檬酸溶液的制备:将一水合柠檬酸置于烧杯中并加入适量的去离子水,搅拌至溶液变成透明时,定容,过滤,配成 0. 5 mol / L 的柠檬酸溶液。

根据复相陶瓷中 Y₂O₃ 相与 MgO 相的体积比为 50 ∶ 50,分别量取一定量的 Y(NO₃)₃ 和 Mg(NO₃)₃ 溶液置于烧杯中,随后按照 m / c 分别为 0. 25、0. 50、0. 75、1. 00、1. 25、1. 50,将适量柠檬酸溶液加入至上述混合溶液中,常温搅拌一定时间,加入适量乙二醇做酯化剂,随后充分搅拌直到获得无色透明溶胶。将得到的凝胶于 240 ℃干燥处理制成前驱体,随后将前驱体于 600 ℃煅烧 10 h 得到 Y₂O₃-MgO 纳米复合粉体。

1. 3 纳米复相陶瓷的制备

将不同 m / c 合成的粉体采用钢膜双向压制方式成型(100 MPa),制得两种不同形状的陶瓷生坯,分别为ϕ25 mm × 4 mm 的圆形生坯和截面尺寸为 50 mm × 20 mm 的长方体生坯。随后将 Y₂O₃-MgO 生坯放入石墨模具中以 27 ℃ / min 升温至 1 350 ℃ ,并在 45 MPa 下保温 30 min。将烧结的复相陶瓷在空气中进行退火处理。圆形陶瓷的退火温度为 1 100 ℃ ,退火时间为 20 h,随后进行磨抛处理;长方体陶瓷的退火温度为1 150 ℃ ,退火时间为 48 h,退火后的样品切割成 3 mm × 4 mm × 36 mm,最后对其进行磨抛处理。

1. 4 样品表征

采用差热/ 热重(DSC / TG)分析仪(法国,SETARAM,SETSYS Evolution-16)以 10 ℃ / min 的升温速率测定前驱体在空气气氛下室温 ~ 1 000 ℃的热分解行为。

采用 X 射线衍射仪(日本,理学株式会社,型号 PW3040 / 60) 对纳米粉体进行物相分析,测试条件为:Cu-Kα 辐射,管电压 40 kV,管电流 200 mA,扫描范围 2θ 为 10° ~ 90°。 根据衍射图谱利用 Scherrer 公式计算Y₂O₃-MgO 复合粉体的晶粒尺寸。

式中:K 为常数,0. 89;λ 为衍射波长,nm;β 为半峰全宽,rad;θ 为 1 / 2 衍射角;DXRD为晶粒尺寸,nm。

采用比表面与孔隙分析仪(美国,麦克仪器,型号 TriStar 3020)来表征比表面积,并利用 BET 公式估算出复合粉体的平均颗粒尺寸 D_BET :

式中:ρ 为样品密度,g·cm^-1;S_BET为样品比表面积,m²·g^-1;D_BET为平均颗粒尺寸,nm。D_BET与 D_XRD的比值可以反映出纳米粉体的团聚程度,团聚因子(φ)值越小,越接近 1,说明粉体的团聚程度越低。

采用场发射扫描电子显微镜( SEM,日本,电子株式会社,型号 JSM-7001F) 表征陶瓷样品(腐刻温度1 100 ℃ ,时间 10 h)的微观形貌,并用截线法计算样品(每个样品取≥200 个截距)的平均晶粒尺寸。采用电子天平(德国,Sartorius 公司,BS224S 型),根据阿基米德法测试并计算相对密度;采用红外光谱仪(美国,TFS,型号 Nicolet is 5)对磨抛好的 Y₂O₃-MgO 纳米复相陶瓷进行红外透过测试。

采用维氏显微硬度计(美国,沃伯特公司,型号 401MVD)测量样品的硬度及断裂韧性,应用载荷力 1 kg,保压时间 10 s(每个样品测 10 个点,最后取其平均值)。维氏硬度的计算公式为:

式中:HV 为维氏硬度,GPa;P 为载荷,N;S 为压痕凹面面积,mm²;θ 为金刚石压头对面角,136°;d 为压痕对角线的平均长度,mm。

断裂韧性(K_IC )的计算公式为:

式中:l 为裂纹长度,mm;a 为压痕对角线半长,mm,c = l + a;H 为被测材料的硬度,MPa;E 为材料的弹性模量。

采用万能试验机(美国,MTS Industrial Systems (China) Co., Ltd.,型号 CMT-5105)测量样品的抗弯强度,支点跨距设定为 24 mm,压头加载速率为 0. 5 mm / min,每组取 10 个试样的平均值。抗弯强度计算公式如式(6)所示:

式中: L 为支点跨距,mm;b 为试样宽度,mm;h 为试样厚度,mm;σf 为抗弯强度,MPa。

2 结果与讨论

2. 1 金属离子和柠檬酸的摩尔比对前驱体热分解过程的影响

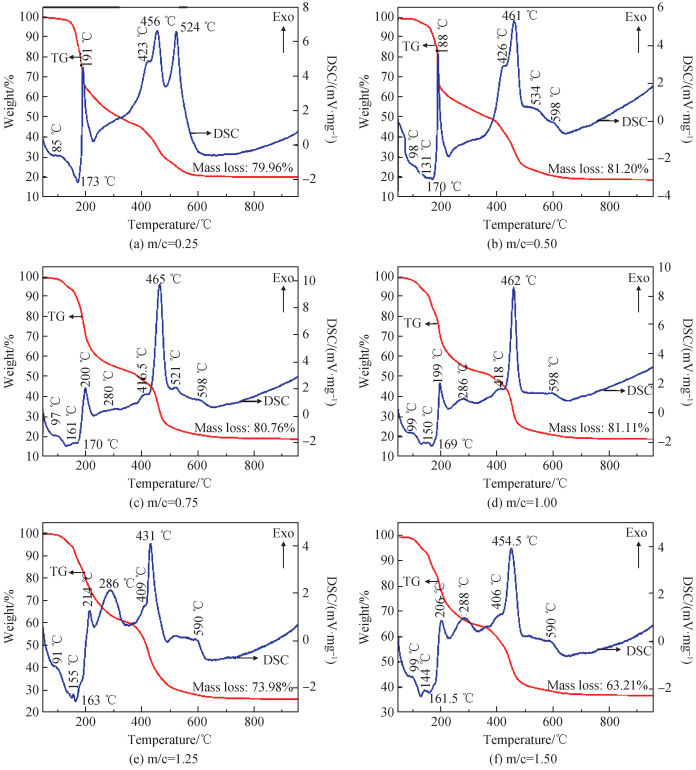

图 1 为按不同 m / c 制备的前驱体在空气气氛下的热分解行为曲线。 在 m / c = 0. 25 的体系中,可以观察到前驱体有四步失重过程(如图 1(a) 所示)。 第一步为室温 ~ 175 ℃ ,是由前驱体中残留的吸附水和结晶水的失去所致,在 DSC 曲线上出现了 85 ℃和 173 ℃两个吸热峰。第二步为 175 ~ 199 ℃呈现出一个突然的失重,在 DSC 曲线上出现了 191 ℃尖锐的放热峰,这是因为前驱体在该温度下被点燃,柠檬酸聚合物与硝酸根之间发生了剧烈的氧化还原反应,有机中间产物生成的同时,反应体系放出大量的气体和热量。第三步失重为 199 ~ 487 ℃ ,DSC 曲线上分别在 423 ℃和 456 ℃出现了两个放热峰,这是中间产物的分解所导致。第四步失重为 487 ~ 631 ℃ ,DSC 曲线上在 524 ℃ 处出现尖锐的放射峰,这是前驱体中残留的有机物进一步分解和氧化物的形成所致。

图 1 不同金属离子和柠檬酸摩尔比前驱体的热分析曲线

在 m / c = 0. 50 的体系中,如图1(b)所示,同样观察到前驱体的分解有四步失重过程,前三步的分解反应特征与 m / c = 0. 25 的前驱体的分解反应特征相似。然而,从 496 ℃ 到 647 ℃ 的第四步失重过程可以看出DSC 曲线上 514 ℃放热峰的强度明显降低,这是因为反应体系中柠檬酸含量减少,反应过程中生成的有机物含量随之减少,有机物分解过程与 m / c = 0. 25 的前驱体进行比较,分解反应进行的较为缓慢,最终导致放热峰宽化,且强度减弱。

当反应体系中 m / c = 0. 75 和 1. 00 时,结果如图 1( c)和( d)所示。两个前驱体样品因被点燃而出现突然的失重。 但因为燃料添加量较少,200 ℃左右的放热峰强度明显降低。DSC 曲线上 462 ℃ 左右的放热峰强度明显增强,这是有机物大量分解所致。之后出现的放热峰较宽,是因为大部分燃料在之前的氧化还原反应中被消耗,所以后续反应较为温和。

当反应体系中 m / c = 1. 25 和 1. 50 时,结果如图 1( e)和( f)所示。虽然前驱体样品同样有四步失重过程,但样品的热分解特性与前四组截然不同。虽然两个样品在 200 ℃左右仍然出现了放热峰,但第二步的失重速率较前四组样品明显降低,表明在反应过程中可能形成了不同的中间产物^[8]。此外,反应体系中燃料含量的减少,导致一些未反应的化合物残留在样品中,这可能也是失重速率发生变化的原因所在^[16]。

2. 2 金属离子和柠檬酸的摩尔比对纳米复合粉体性能的影响

图 2 为按不同 m / c 合成 Y₂O₃-MgO 纳米粉体的XRD 谱。所有样品的衍射峰完全与标准卡片 JCPDS 43-0661 和 JCPDS 45-0946 一致,说明合成的纳米复合粉体是由立方 Y₂O₃ 和立方 MgO 组成,表明 m / c 的变化并未影响样品的物相。表 1 显示了按不同 m / c 合成的纳米复合粉体样品的晶粒尺寸、比表面积及团聚因子结果。随着 m / c 从 0. 25 增大到 0. 75,样品的团聚因子从 2. 3 下降至最低(φ = 1. 8),说明 m / c 增大降低了纳米复合粉体的团聚程度,然而当 m / c 继续增大至1. 50 时,团聚因子又增大至 2. 7,说明继续增大 m / c 对降低粉体团聚程度具有不利影响。

图 2 不同 m/ c 摩尔比合成纳米粉体的 XRD 谱

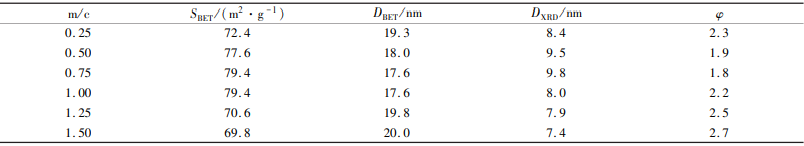

表 1 不同摩尔比金属离子和柠檬酸合成粉体的晶粒尺寸、颗粒尺寸及团聚因子

m / c 的变化对纳米复合粉体的团聚程度影响很大,结合图 1 的结果,推断 Y₂O₃-MgO 纳米粉体的团聚程度与前驱体的热分解行为有关。当 m / c 值为 0. 25、0. 50 及 0. 75 时,前驱体在分解过程中,DSC 曲线上都出现了尖锐的放热峰,且 TG 曲线伴有突然的失重,这说明前驱体在瞬间完成分解,这样就可以提高反应速率,减少反应过程中的相分离时间,从而有利于得到团聚程度低、相域细小且两相分布均匀的纳米复合粉体^[8]。此外,足量的柠檬酸在反应过程中可以提供更多的羟基羧酸,使金属阳离子更好地分布在聚酯介质中,从而降低纳米复合粉体的团聚程度^[18]。随着 m / c 进一步增加至 1. 00 和 1. 50,柠檬酸含量减少,粉体的团聚因子逐渐增加,这是因为柠檬酸含量的减少,使反应体系无法提供金属阳离子均匀分布所需的羟基羧酸,从而纳米复合粉体出现团聚。 此外,没有足够的燃料去消耗硝酸盐,且由于反应空间有限,过量的硝酸盐会在已经形成的颗粒表面上进行分解反应,最终导致纳米复合粉体的团聚程度加剧^[15]。然而,虽然当 m / c为 0. 25 时,反应体系中的柠檬酸含量要高于 m / c 为 0. 75 的样品,但其团聚因子要高于 m / c 为 0. 75 的样品,这可能是因为在前驱体的自燃烧过程中,过多的柠檬酸产生了大量的有机成分,其在随后的分解过程中释放出大量的热量,从而使粉体更易团聚。DSC 曲线上524 ℃处尖锐的放热峰(如图1(a)所示)也表明了有机成分在随后的分解过程中反应较为剧烈。

2. 3 金属离子和柠檬酸摩尔比对红外透明陶瓷微观结构及性能的影响

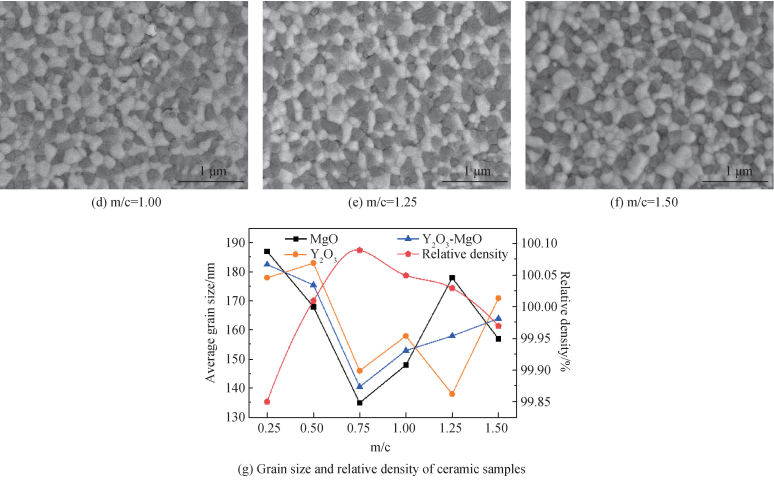

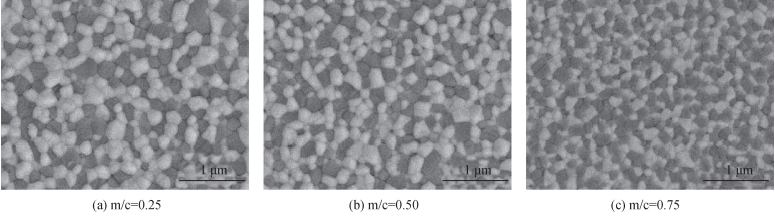

图 3(a) ~ (f)为按不同 m / c 合成的纳米粉体制备出的 Y₂O₃-MgO 复相陶瓷的 SEM 照片。 由于两相质厚衬度的差异,亮的区域为 Y₂O₃ ,暗的区域为 MgO^[17]。图 3( g)为六组样品的相对密度和平均晶粒尺寸。从图中可知,m / c 对 Y₂O₃-MgO 纳米复相陶瓷的微观结构影响极大。当 m / c 从 0. 25 到 0. 75,样品的相域均匀性得到明显改善。随着 m / c 的增大,样品的相域尺寸及平均晶粒尺寸明显减小。但随着 m / c 逐渐增大至1. 50,样品的相域均匀性变差,两相晶粒出现较为明显的粗化现象。考虑到 m / c 对纳米复合粉体团聚程度的影响,可知其团聚程度影响了热压烧结后纳米复相陶瓷的微观结构。低团聚程度的纳米复合粉体具有小的相域尺寸及均匀的分布,烧结期间可以发挥更好的“钉扎效应”,抑制晶粒的生长,更利于制备出相域均匀且晶粒细小的纳米复相陶瓷(如图 3(c)所示)。这是因为在烧结过程中,两相化学成分的差异,尺寸细小且分布均匀的相域会导致两相晶界间长距离的物质传递,从而达到抑制晶粒生长的目的。然而对于团聚程度较高的纳米复合粉体来说,相同组分的纳米颗粒更易形成团聚体,这样烧结期间的传质过程只需要跨越同相晶界的原子位置进行短距离扩散,从而使相同组分的颗粒在相同组分相域内快速烧结长大,最终导致纳米复相陶瓷的晶粒尺寸过大且相域均匀性变差。 这种纳米复合粉体团聚程度直接影响烧结后纳米复相陶瓷微观结构的现象,在 MgO-ZrO₂ 纳米复相材料的制备中也被观察到^[10]。图 3(g)显示的 m / c 对烧结后样品平均晶粒尺寸的影响趋势与 m/ c 对纳米复合粉体团聚因子的影响趋势相似。用 m/ c = 0. 75 的粉体合成的 Y₂O₃-MgO纳米复相陶瓷的相域分布均匀,且平均晶粒尺寸最小,仅为 140 nm,这也可以说明降低初始纳米复合粉体团聚程度可以有效减小纳米复相陶瓷的晶粒尺寸,提高两相相域分布的均匀性。因此,优化纳米复合粉体的合成工艺对获得具有良好光学及力学性能的纳米复相陶瓷具有重要意义。

图 3 不同摩尔比金属离子和柠檬酸下 Y₂O₃-MgO 纳米复相陶瓷的 SEM 照片、晶粒尺寸和相对密度

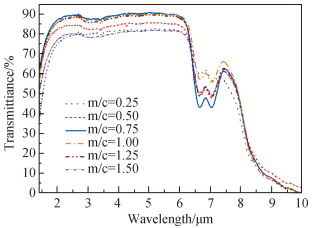

m / c 影响了纳米复合粉体的团聚程度,从而影响了纳米复相陶瓷的微观结构,而其微观结构直接决定其光学性能^[8]。图 4 为 6 组样品的红外光谱。很明显,6 组样品红外透过率的高低与其微观结构有着很好的对应关系。随着 m / c 从 0. 25 增加到 0. 75,样品的平均晶粒尺寸逐渐减小,相域均匀性得到改善,红外透过率越来越高。当 m / c 为 0. 75 时,样品的红外透过率最高,在 3 ~ 6 μm 波长范围内红外透过率超过 80% ,1. 42 μm 处透过率达到 64. 3% 。当 m / c 继续增大至 1. 50,样品的晶粒尺寸逐渐增大,相域均匀性变差,红外透过率越来越低。这是因为 m / c 为 0. 75 的纳米复合粉体有着最低的团聚程度,烧结后的陶瓷样品致密度高,晶粒尺寸小,且相域均匀性最佳。

图 4 不同金属离子和柠檬酸摩尔比下制备的陶瓷样品的红外透过率(厚度约 1 mm)

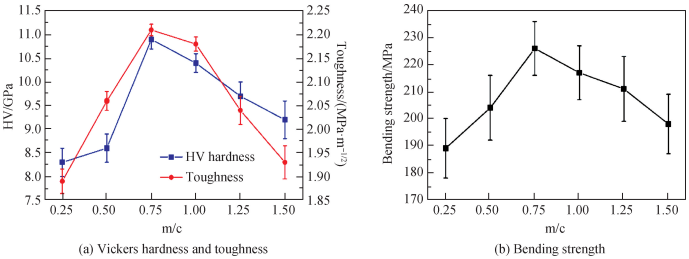

微观结构不仅影响着纳米复相陶瓷的光学性能,也影响其力学性能。图 5 显示了不同摩尔比金属离子和柠檬酸制备的陶瓷样品的力学性能。从图 5 中可知,随着 m / c 的不断增大,样品的硬度值及抗弯强度值呈现出先增大后减小的趋势。当 m / c 从 0. 25 增大至0. 75 时,样品的硬度值从(8. 30 ± 0. 30) GPa 增大至(10. 90 ± 0. 20) GPa,抗弯强度从(189 ± 11) MPa 增大至(226 ± 10) MPa;当 m / c 增大至 1. 50 时,样品的硬度值下降至 ( 9. 20 ± 0. 40 ) GPa, 抗弯强度降低至(198 ± 11) MPa。陶瓷的硬度及抗弯强度值主要取决于样品的相对密度及平均晶粒尺寸,从图 3( g)可知,所有样品的相对密度均高于 99. 8% ,所以晶粒尺寸是6 组样品硬度值差异较大的原因。结合图 3( g) 中样品的晶粒尺寸可知,晶粒尺寸越小,硬度值越高,抗弯强度越大。这是因为晶界可以阻碍晶粒之间的位错运动,样品的晶粒尺寸越小,其晶界就越多,阻碍能力越强,所以硬度及抗弯强度值越高^[19]。从图 5(a)中可以看出,样品的断裂韧性值介于(1. 89 ± 0. 03) MPa·m^{- 1/2}到(2. 21 ± 0. 01) MPa·m^{- 1/2}之间,当 m / c 为 0. 75时,复相陶瓷的断裂韧性达到最高,为(2. 21 ± 0. 01) MPa·m^{- 1/2}。

图 5 不同摩尔比金属离子和柠檬酸下制备的陶瓷样品的力学性能

3 结 论

溶胶-凝胶法结合热压烧结工艺是制备纳米复相透明陶瓷的有效方法。 本文重点研究了金属离子和柠檬酸的摩尔比(m / c)对粉体团聚程度的影响,进而探究粉体团聚程度对陶瓷样品微观结构、光学及力学性能的影响,主要结论如下:

(1)不同 m / c 制备的前驱体热分解行为影响纳米复合粉体的团聚程度,当 m / c = 0. 75 时,Y₂O₃-MgO 纳米复合粉体的团聚程度最小。
(2)粉体的团聚程度影响纳米复相陶瓷的微观结构,用 m / c = 0. 75 的粉体合成的 Y₂O₃-MgO 纳米复相陶瓷的相域分布均匀且平均晶粒尺寸最小,仅为 140 nm。
(3)优化后的粉体经热压烧结后得到较高性能的 Y₂O₃-MgO 纳米复相陶瓷,当 m/ c =0. 75 时3 ~6 μm 波长范围内透过率达到 80%以上,维氏硬度及断裂韧性分别为 (10. 90 ± 0. 20) GPa 及(2. 21 ± 0. 01) MPa·m^{- 1/2},抗弯强度为(226 ± 10) MPa。

参考文献：

[1] 李跃龙,黎建明,苏小平,等.红外窗口和整流罩材料研究现状与发展趋势[J].人工晶体学报,2007,36(4):877-884.
[2] ROTHMAN A, KALABUKHOV S, SVERDLOV N, et al. The effect of grain size on the mechanical and optical properties of spark plasma sintering-processed magnesium aluminate spinel MgAl₂O₄[J]. International Journal of Applied Ceramic Technology, 2014, 11(1): 146-153.
[3] LIU X, WANG X Z, ZHU J Q, et al. Thermal-mechanical response of microscale functional film for infrared window[J]. Transactions of Nonferrous Metals Society of China, 2014, 24(6): 1791-1799.
[4] XIE J X, MAO X J, LI X K, et al. Influence of moisture absorption on the synthesis and properties of Y₂O₃-MgO nanocomposites[J]. Ceramics International, 2017, 43(1): 40-44.
[5] GAO Y T, QIAO J L, NIU J, et al. Research on the performance of thermal shock and stress with infrared optical domes[C]//SPIE Proceedings, 7th International Symposium on Advanced Optical Manufacturing and Testing Technologies: Large Mirrors and Telescopes. Harbin, China. SPIE, 2014: 92800S1-92800S7.
[6] 潘枝峰,毛小建,张红刚,等.高超音速中波红外窗口材料思考[J].激光与光电子学进展,2014,51(9):091601.
[7] GAN L, PARK Y J, PARK M J, et al. Facile fabrication of highly transparent yttria ceramics with fine microstructures by a hot-pressing method[J]. Journal of the American Ceramic Society, 2015, 98(7): 2002-2004.
[8] MUOTO C K, JORDAN E H, GELL M, et al. Phase homogeneity in Y₂O₃-MgO nanocomposites synthesized by thermal decomposition of nitrate precursors with ammonium acetate additions[J]. Journal of the American Ceramic Society, 2011, 94(12): 4207-4217.
[9] MUOTO C K, JORDAN E H, GELL M, et al. Effects of precursor chemistry on the structural characteristics of Y₂O₃-MgO nanocomposites synthesized by a combined sol-gel/thermal decomposition route[J]. Journal of the American Ceramic Society, 2011, 94(2): 372-381.
[10] MUOTO C K, JORDAN E H, GELL M, et al. Phase homogeneity in MgO-ZrO₂ nanocomposites synthesized by a combined sol-gel/thermal decomposition route[J]. Journal of the American Ceramic Society, 2010, 93(10): 3102-3109.
[11] HARRIS D C, CAMBREA L R, JOHNSON L F, et al. Properties of an infrared-transparent MgO: Y₂O₃ nanocomposite[J]. Journal of the American Ceramic Society, 2013, 96(12): 3828-3835.
[12] 魏玉静,方海亮,邱小小,等.SPS制备MgO-Y₂O₃复相陶瓷及其性能研究[J].硅酸盐通报,2020,39(7):2274-2280.
[13] XU S Q, LI J, LI C Y, et al. Hot pressing of infrared-transparent Y₂O₃-MgO nanocomposites using sol-gel combustion synthesized powders[J]. Journal of the American Ceramic Society, 2015, 98(3): 1019-1026.
[14] 李 腾,孙海滨,张玉军,等.微波诱导燃烧法合成MgO-Y₂O₃纳米粉体[J].人工晶体学报,2016,45(5):1323-1327.
[15] XU S Q, LI J, LI C Y, et al. Infrared-transparent Y₂O₃-MgO nanocomposites fabricated by the glucose sol-gel combustion and hot-pressing technique[J]. Journal of the American Ceramic Society, 2015, 98(9): 2796-2802.
[16] WU N, LI X D, ZHANG M, et al. Synthesis of nanopowders with low agglomeration by elaborating Φ values for producing Gd₂O₃-MgO nanocomposites with extremely fine grain sizes and high mid-infrared transparency[J]. Journal of the European Ceramic Society, 2021, 41(4): 2898-2907.
[17] 满 鑫.稀土氧化物纳米复相陶瓷的制备及性能研究[D]. 沈阳:东北大学,2021:24-30.
[18] XIE J X, MAO X J, ZHU Q Q, et al. Influence of synthesis conditions on the properties of Y₂O₃-MgO nanopowders and sintered nanocomposites[J]. Journal of the European Ceramic Society, 2017, 37(13): 4095-4101.
[19] WATANABE T. Grain boundary engineering: historical perspective and future prospects[J]. Journal of Materials Science, 2011, 46(12): 4095-4115.
